Kinetis® K22-120 MHz，高性价比，全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核
产品详情
特征
超低功耗
- 10种低功耗模式，提供电源和时钟门控，可以实现优选的外设活动和恢复时间。停止电流<500 nA、运行电流<200 uA/MHz、停止模式唤醒时间为4 µs
- 工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
- 低漏电唤醒单元，带有多达8个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
- 低功耗定时器支持系统在低功耗状态下持续运行
闪存、SRAM和FlexMemory
- 128 KB-1 MB闪存支持快速访问，具备高可靠性，提供4级安全保护
- 48-128 KB SRAM
- FlexMemory：32字节 - 16 KB的用户可分段字节写入/擦除EEPROM，适用于数据表/系统数据。可擦写10M次以上的EEPROM和写入时间仅70 µs的闪存(出现电力故障时不会发生数据丢失或损坏)。无需用户或系统干预便可完成编程和擦除功能，工作电压降至1.71V时仍可完全工作。此外，128 KB的FlexNVM还可用于额外程序代码、数据或EEPROM备份
混合信号功能
- 最多两个分辨率可配置的高速16位模数转换器(ADC)。单输出或差分输出模式运行，可提高噪声抑制水平。利用可编程延迟模块触发功能可实现500 ns的转换时间
- 多达两个12位数模转换器(DAC)，可以为音频应用生成模拟波形
- 3个高速比较器，通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过流保护
- 模拟参考电压可为模拟模块、ADC和DAC提供精确的参考值，代替外部参考电压，降低系统成本
性能
- Arm® Cortex®-M4内核+ DSP。120 MHz，单周期MAC，单指令多数据(SIMD)扩展，单精度浮点运算单元
- 多达16通道的DMA用于外设和存储器，可以降低CPU负载，实现更快的系统吞吐
- 交叉开关支持并发多主设备总线访问，增加总线带宽
- 独立的闪存Bank可以并发执行代码和固件更新，既不会影响性能，也无需复杂的编码例程
定时和控制
- 多达4个FlexTimer，总计20个通道。硬件死区时间插入和正交解码，用于电机控制
- 载波调制定时器，用于在遥控应用中生成红外线波形
- 4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
人机接口(HMI)
- 多达16个可控通用IO，支持引脚中断
连接与通信
- USB 2.0 OTG (全速)。设备充电检测优化了便携式USB设备的充电电流/时间，延长了电池使用时间。低压稳压器可通过5V输入为外部组件提供高达120 mA，3.3V的片外供电
- 多达6个支持IrDA的UART，其中一个UART支持ISO7816智能卡。支持各种数据大小、格式和传输/接收设置，满足多种工业通信协议
- IC间音频传输(I²S)串行接口，用于接入音频系统
- CAN模块，适用于工业网络桥接
- 多达3个DSPI和两个I²C
可靠性、功能安全和信息安全
- 存储器保护单元可为交叉开关上的所有主设备提供存储器保护，提高软件可靠性
- 循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
- 时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
- 如果发生看门狗事件，外部看门狗监测器可将输出引脚置于安全状态外部组件
对比表

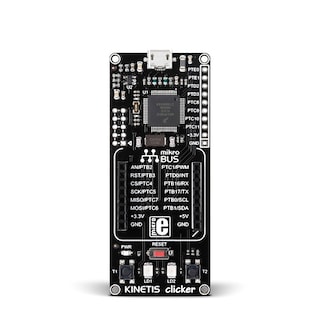

Kinetis K22_120 MCU系列推荐解决方案
| 部件编号 | 硬件开发工具 |
| MK22FN128CAH12R MK22FN512CBP12, MK22FN256CAH12 MK22FN512CAP12, MK22FN256CAP12 MK22FN512VDC12, MK22FN256VDC12 MK22FN512VLH12, MK22FN256VLH12 MK22FN512VLL12, MK22FN256VLL12 MK22FN512VMP12, MK22FN256VMP12 |
TWR-K22F120M FRDM-K22F |
| MK22FN1M0AVLH12, MK22FN1M0AVLK12 MK22FN1M0AVLL12, MK22FN1M0AVLQ12 MK22FN1M0AVMC12, MK22FN1M0AVMD12 MK22FX512AVLH12, MK22FX512AVLK12 MK22FX512AVLL12, MK22FX512AVLQ12 MK22FX512AVMC12, MK22FX512AVMD12 | TWR-K21F120MA |
