面向MC17XSG500器件的Freedom硬件

FRDM-32XSG-EVB 试生产

滚动图片以放大

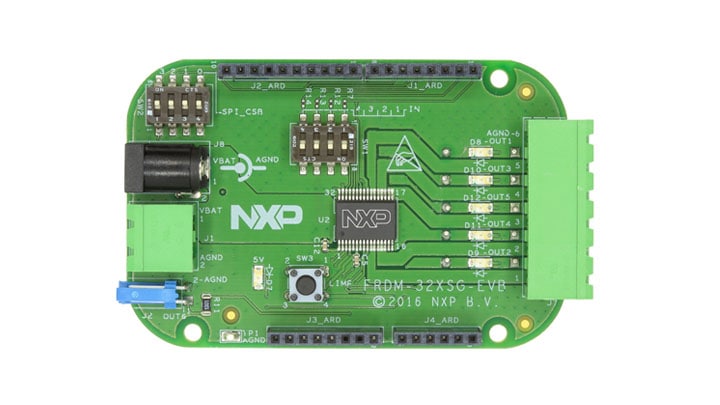

恩智浦MC32XSG系列的FRDM电路板是一款硬件开发工具，它带有与恩智浦FRDM电路板或Arduino®硬件相关的MC17XSG500。这个器件是一个五通道高边器件，拥有灵活性很高的集成控制和大量的保护和诊断功能。

FRDM-32XSG-EVB是一种易于使用的解决方案，可为您创建需要低直流电压(高达32 V)、高功率(每个通道在11 A典型电流时受保护)的应用

此电路板与以下接口结合使用：

  • Arduino®的软件驱动程序和示例
  • 面向各种Kinetis FRDM的电路板的Processor Expert组件

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

  • KL2x: Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

KV系列Cortex-M4/M0+/M7

  • KV1x: Kinetis® KV1x-75 MHz，入门级3相FOC / 无传感器电机控制微控制器(MCU)，基于Arm® Cortex®-M0+内核

电源管理

高边开关

  • MC32XSG: 工业多功能32V SPI控制的智能开关

特性

主要特性

  • This board can control various types of loads such as solenoids, PLC, DC motors, bulbs, or LED
  • These devices are 16-bit 5.0 MHz SPI, control of overcurrent profiles, channel control including PWM duty-cycles, output-ON and -OFF OpenLoad detections, thermal shut-down and prewarning, and fault reporting
  • Device can be driven by the 16-bit SPI using:
    • 采用Processor Expert组件的Kinetis x系列 采用CodeWarrior 10.6 或Kinetis Design Studio v3.0或更高版本的Gen4eXtremeSwitch
    • Arduino® UNO(all version) & Leonardo
    • 故障安全模式操作(电路板上的开关)中的直接输入信号

电源管理

  • 外部智能电源开关控制 输出电流监控，带可编程同步信号和电池电压反馈
